Phần mềm phân lớp đắp đất nền đường miễn phí – Huka PL – Free

1. Tổng quan

Chào bạn, nếu bạn đang làm công tác hoàn công cho các dự án hạ tầng giao thông thì chắc chắn hiểu nỗi khổ của việc tính toán thủ công từng lớp đắp.

Huka PL sinh ra để giải quyết bài toán đó. Đây là một Add-in chuyên dụng chạy trên nền AutoCAD, giúp tự động hóa hoàn toàn quy trình phân lớp đắp nền đường, từ việc xác định ranh giới đến xuất dữ liệu cao độ, khoảng cách ra Excel.

Huka PL là giải pháp chạy trực tiếp trên AutoCAD, giúp kỹ sư tự động hóa việc phân chia lớp đắp, xuất ra Excel cao độ và khoảng cách để lập hồ sơ hoàn công nhanh chóng.

2. Các tính năng chính

• Phân lớp thông minh: Tự động tạo các lớp đắp nền, lề và khuôn đường theo chiều dày định nghĩa (ví dụ mọi lớp cùng độ dày 0.2m hoặc độ dày tùy ý khác nhau). Có giới hạn chiều dày lớp cuối cùng tối thiểu luôn dày hơn 0.1m

Đắp nền đường

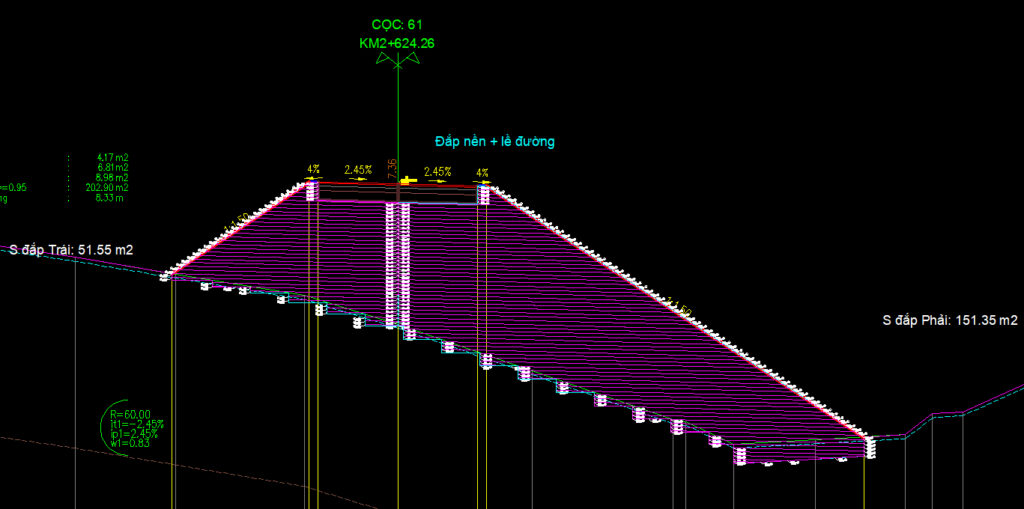

Đắp cả nền và lề đường cùng lúc

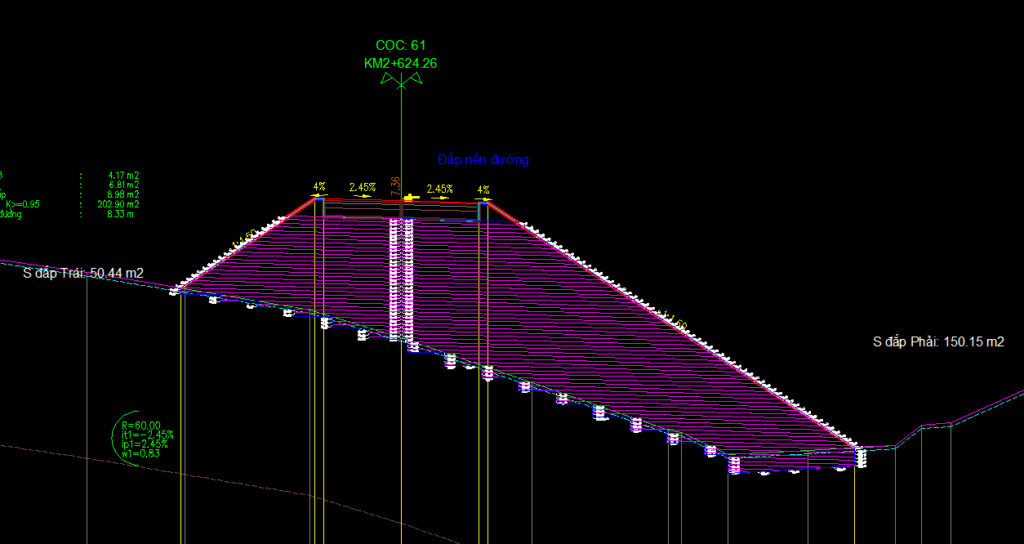

Đắp lề đường

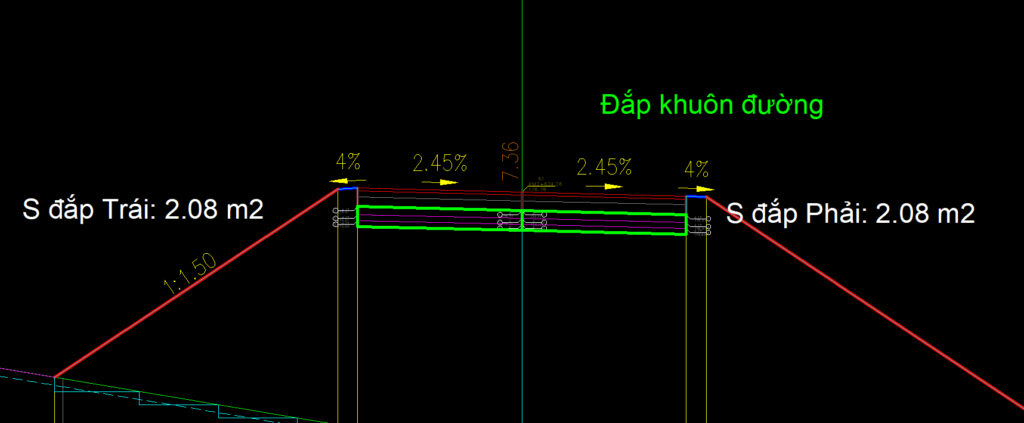

Đắp khuôn đường

• Đào đất:

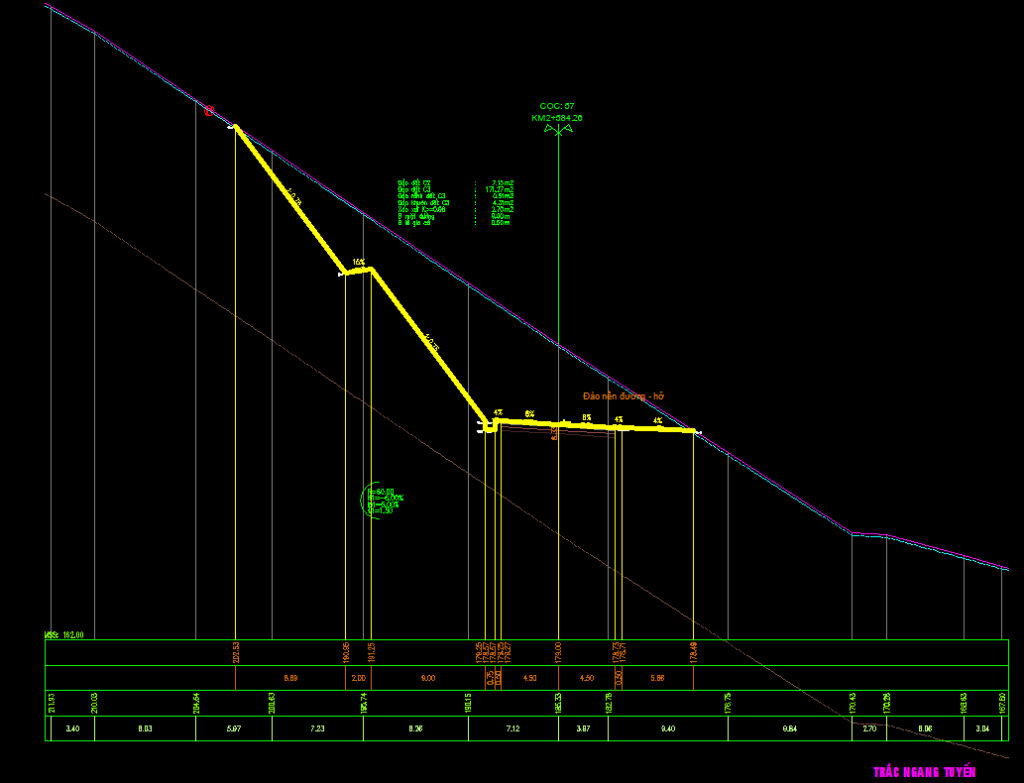

Đào đất nền đường – đường hở màu vàng đậm

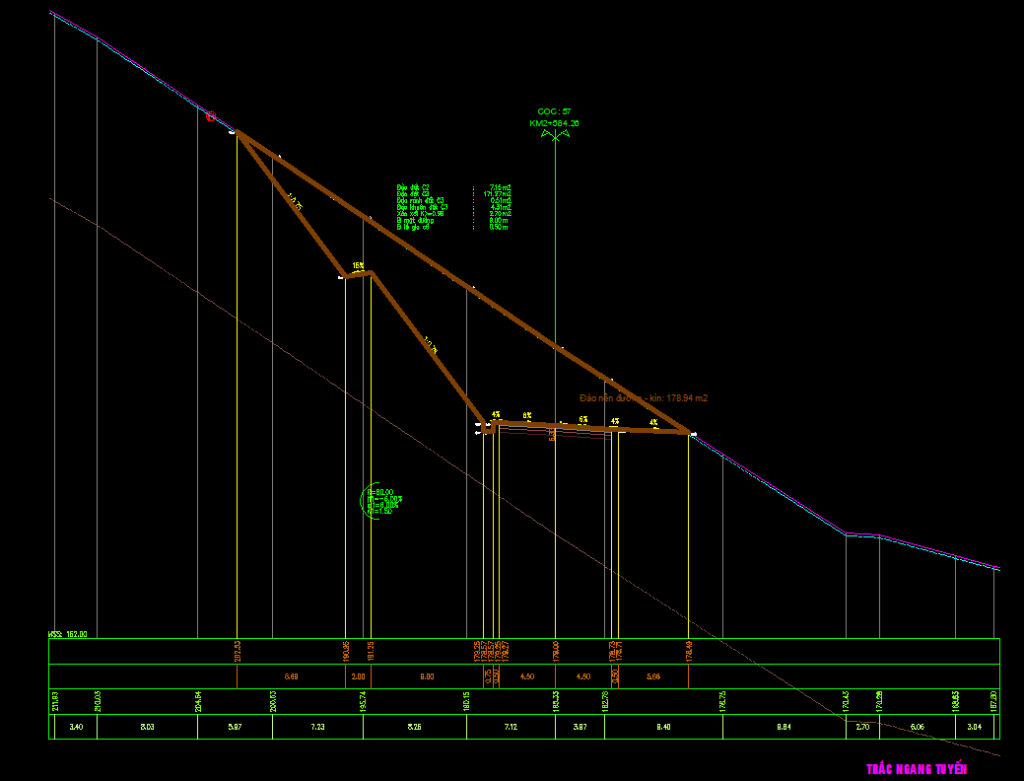

Đào đất nền đường – đường kín màu nâu đậm để lấy diện tích mặt cắt đào đất

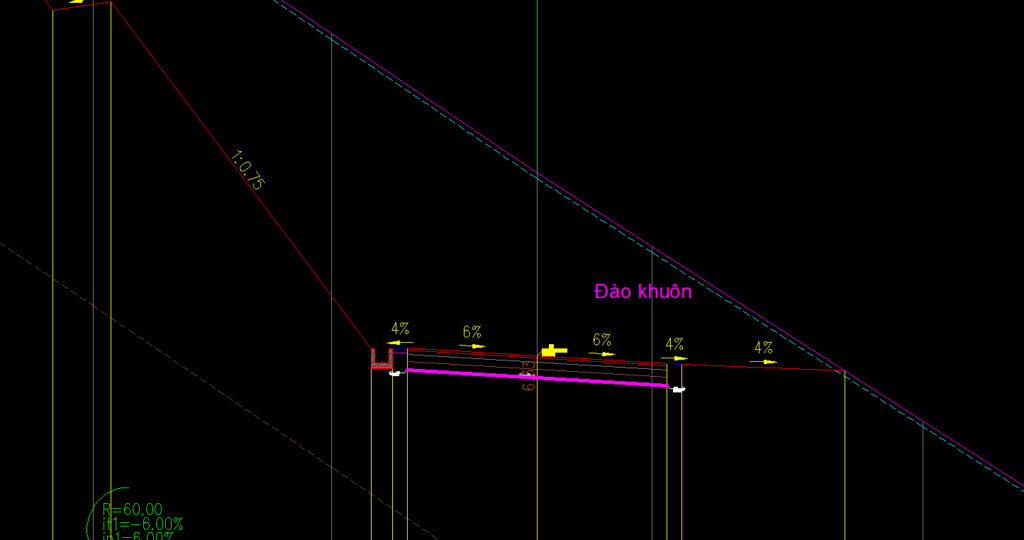

Đào khuôn đường – màu hồng đậm để lấy cao độ khoảng cách đáy khuôn hoàn thiện

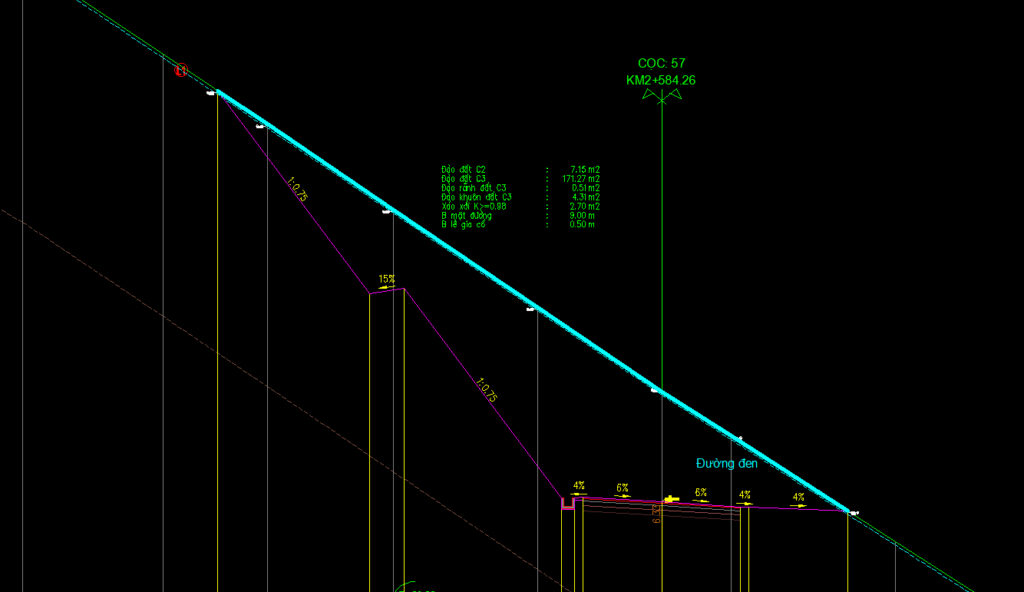

• Đường đen:

Đường đen màu xanh lơ đậm – Lấy cao độ khoảng cách phục vụ công tác dọn dẹp phát quang

• Truy xuất tọa độ điểm: Tự động tạo các điểm có đầy đủ cao độ, khoảng cách đến tim của phần đào đắp nền đường, lề đường, khuôn đường.

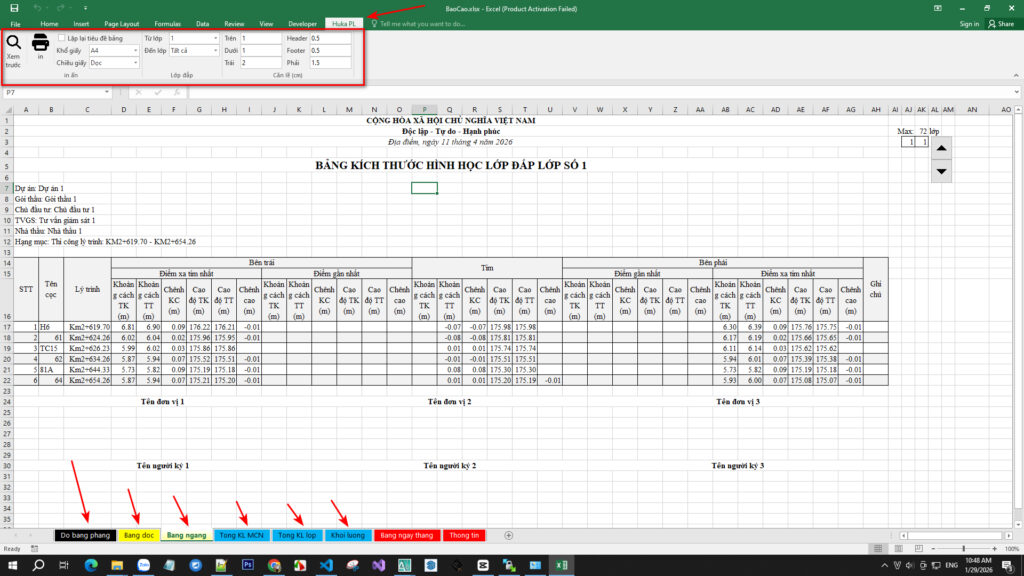

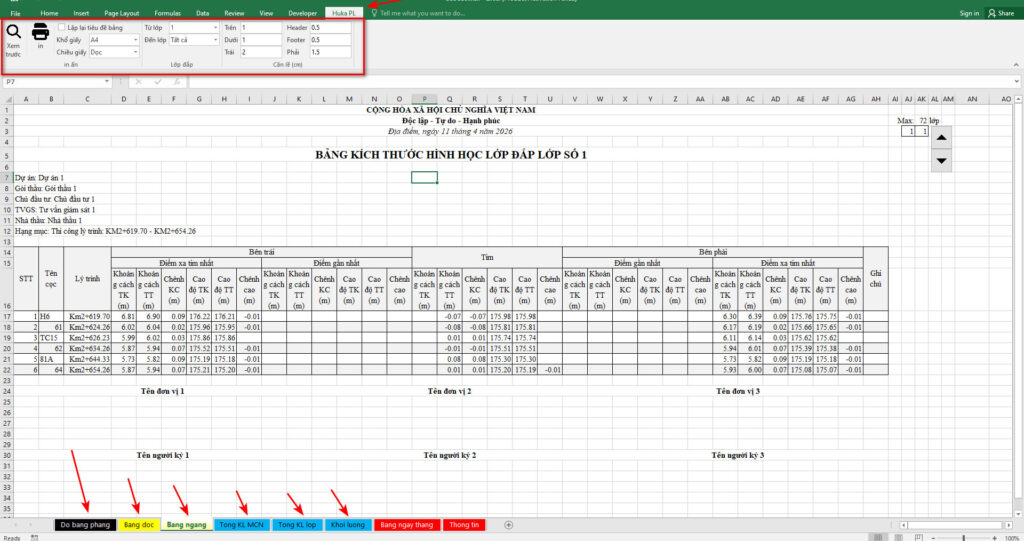

• Đồng bộ Excel: Xuất kết quả cao độ, khoảng cách và khối lượng trực tiếp ra Excel để làm biên bản nghiệm thu. Có Addin Excel hỗ trợ in ấn.

Chỉ việc in ấn

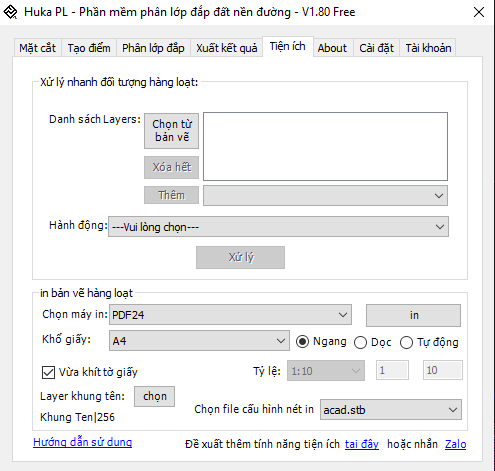

• Nhiều Tiện ích: ngoài ra còn có các tiện ích hỗ trợ xử lý bản vẽ nhanh chóng, trong đó có cả tiện ích hỗ trợ in bản vẽ hàng loạt. Có thể yêu cầu thêm các tính năng tiện ích.

3. Ưu điểm:

Đơn giản, dễ hiểu, dễ sử dụng: chỉ cần chọn vài layer, chọn chức năng khu vực cần đào đắp, chọn vùng quét là đã phân lớp xong.

Có tiện ích hỗ trợ chỉnh sửa đường bao với những mặt cắt đặc thù không thể tạo đường bao tự động.

Trải nghiệm miễn phí không giới hạn chức năng, không giới hạn thời gian sử dụng.

Cài đặt đơn giản: chỉ cần cài đặt và mở là sử dụng được ngay.

4. Thông Số Kỹ Thuật & Khả Năng Tương Thích

• Hệ điều hành: Chạy trên hệ điều hành Windows

• Phiên bản AutoCAD: Tương thích tốt nhất với mọi phiên bản Autocad.

  • AutoCAD 2007 – 2012: yêu cầu máy đã bật .NET Framework 3.5.

  • Dành cho AutoCAD 2013 trở lên: yêu cầu máy đã bật .NET Framework 4.8.

  • Thông thường hệ điều hành đã bật sẵn .NET Framework nếu cài đặt báo lỗi thì vào Control Panel > Program > Turn windows features on or off > tích chọn .NET Framework 3.5 hoặc .NET Framework 4.8 hoặc cả 2 và khởi động lại máy tính.

Mặc định là gói cước Free không giới hạn thời gian sử dụng, quý khách chỉ cần tài phần mềm về máy và cài đặt là sử dụng được.

Sử dụng trên hệ điều hành Windows, tương thích tốt nhất với mọi phiên bản Autocad. Yêu cầu máy tính cài .NET Framework 3.5 đối với Autocad 2007 – 2012 và .NET Framework 4.8 đối với Autocad 2013 trở lên

5. Hướng dẫn cài đặt nhanh

Tải phần mềm về máy tính tại đây

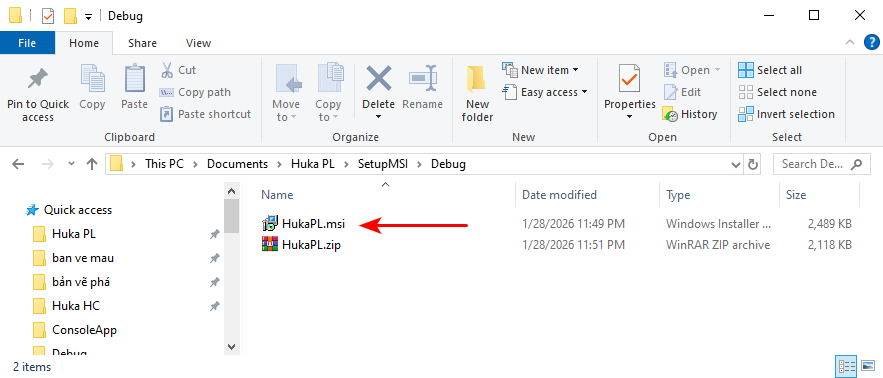

Tải về được 1 file nén có tên HukaPL.zip giải nén được 1 file cài đặt HukaPL.msi, tắt Autocad, nhấp đúp chuột vào file HukaPL.msi để chạy trình cài đặt

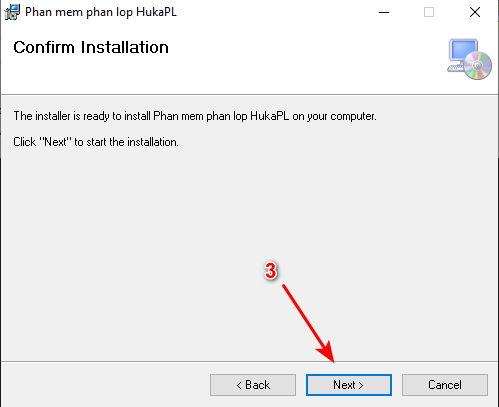

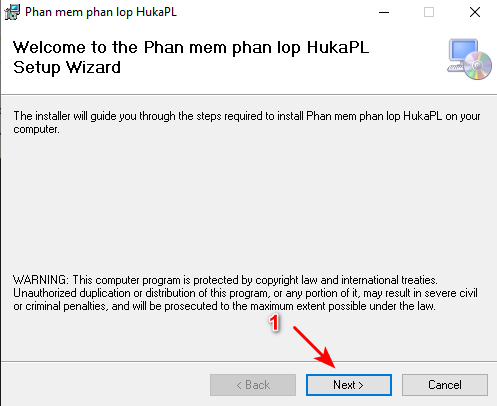

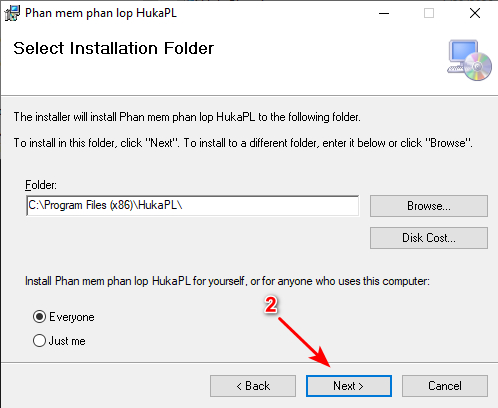

Nhấn Next 3 lần để cài đặt các bước như ảnh dưới

Giữ nguyên các lựa chọn mặc định

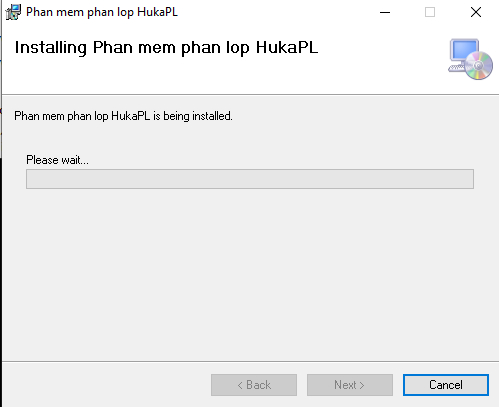

Chờ đợi trong vài giây để cài đặt

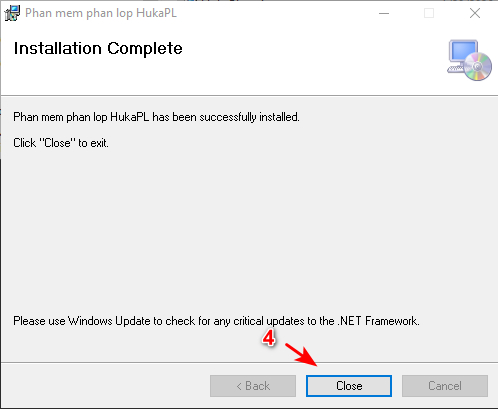

Close để kết thúc quá trình cài đặt

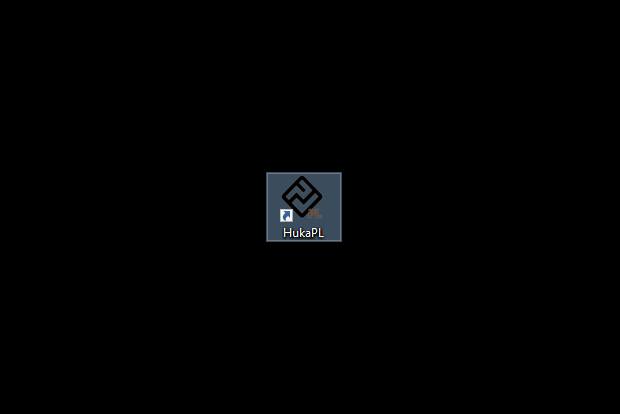

Xuất hiện 1 biểu tượng lối tắt HukaPL ở màn hình Desktop. Mở bản vẽ rồi nhấp đúp chuột vào biểu tượng này để mở phần mềm phân lớp HukaPL.

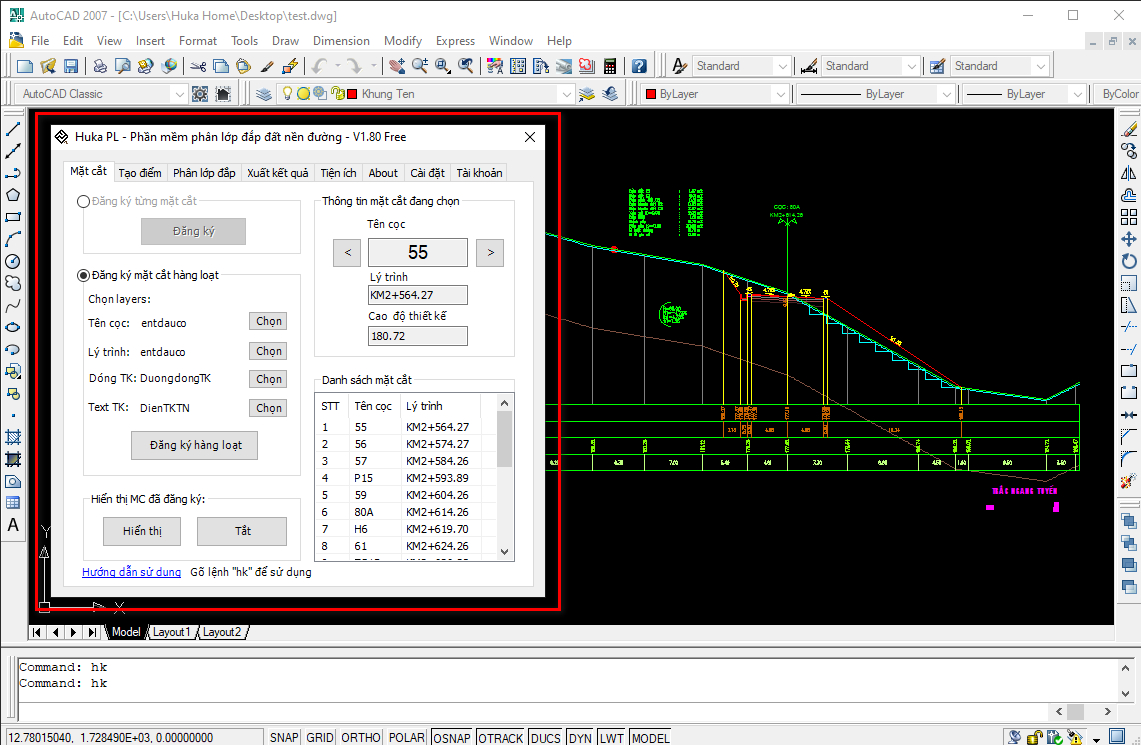

Cửa sổ phần mềm phân lớp Huka PL sẽ xuất hiện trong Autocad. Sau đó dùng lệnh tắt “hk” trong Autocad để gọi phần mềm.

Xem hướng dẫn sử dụng phần mềm tại đây

Lời kết: Huka PL không chỉ là một công cụ, nó là “trợ thủ” đắc lực giúp kỹ sư giải phóng sức lao động, giảm thiểu sai sót con số và đẩy nhanh tiến độ quyết toán dự án.
